Goedkope analoge rotor, digitaal aansturen

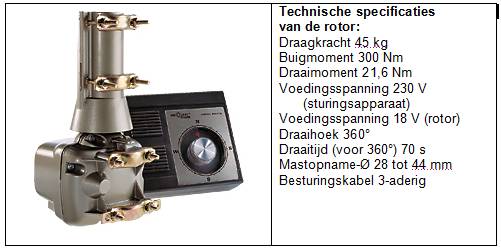

Heel wat radioamateurs gebruiken een goedkope antenne rotor. Bij Conrad.nl (Bestnr.: 284971-62) kan je zo een TV-rotor reeds kopen voor 44,00 EUR. Het is wel aan te raden ook een lager te gebruiken met deze rotor.

-

De sturing die gebruikt wordt (zie afbeelding) moet de richting aangeven. Helemaal correct is deze niet. De weerstanden van de rotor worden niet in rekening genomen.
Wat mij het meeste stoorde aan deze sturing is het lawaai. Tevens is het geen mooi ogend instrument om naast een dure zender te plaatsen.

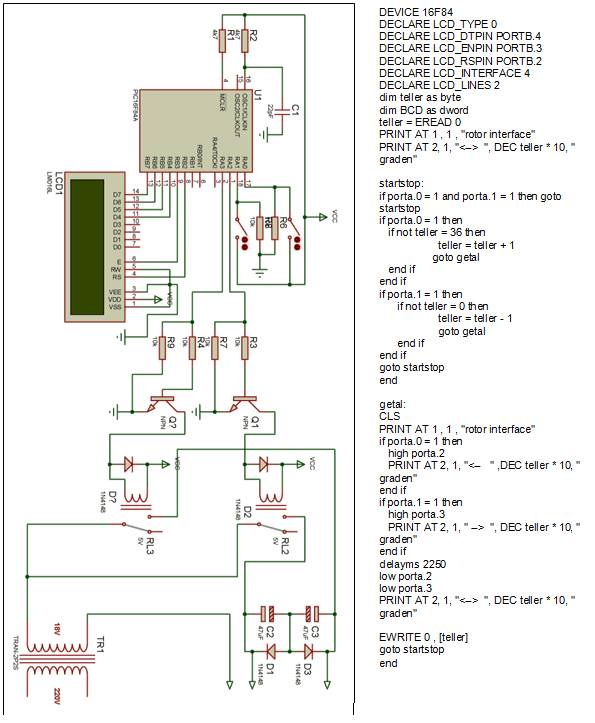

Vandaar ging ik op zoek naar een oplossing. Een digitale sturing voor deze rotor. Hieronder ziet u het schema. Het is getekend met Proteus ISIS (www.labcenter.co.uk), met dit programma kan u schakelingen en PIC microprocessoren simuleren.

-

Het schema stelt op zich niet zoveel voor. Dus de kracht moet dan maar van de PIC microprocessor komen. Ik opteerde hier voor een PIC16F84A omdat deze courant verkrijgbaar zijn en zeer goedkoop zijn. Om snel een PIC te kunnen programmeren gebruik ik een RAD programmeertaal. RAD staat voor Rapid Application Development, hierbij heb ik gekozen voor PICBASIC (www.picbasic.nl). Een alternatief is de programmeertaal C.

Deze wordt van BASIC omgezet naar ASM (assembler) via het programma PICBASIC van Crownhill (www.picbasic.co.uk).

-

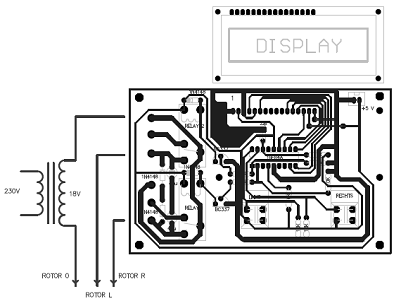

Wilfried (ON4BTW) maakte hierbij een mooie PCB.
- -

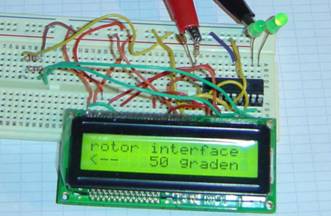

Momenteel kan je de rotor tekens 10 graden doen draaien.

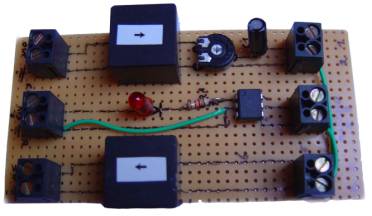

Radio interface (ontkoppeling en ptt)

Om een radio te verbinden met de computer voor digitale modes...
Hier gemaakt voor een Yeasu FT-857
-
-

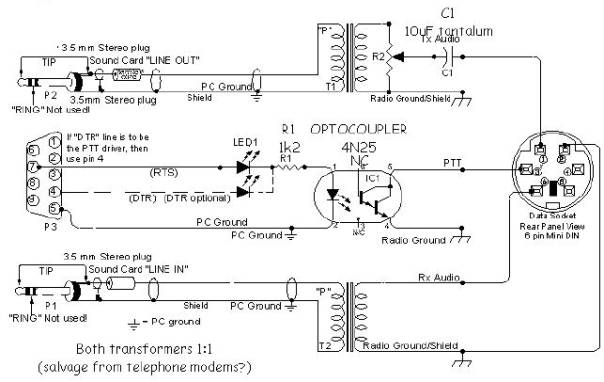

Dit schema is afkomstig van radio controller software Hamradio Deluxe.

Software voor antennevisualisatie

MMANA

U leest alles over MMANA in het clubblad april, mei en juni 2007 van vzw Technology Interest Group Erpe-Mere (kortweg TIGEM).

Antennavis

http://n5xu.ae.utexas.edu/antennavis/

Afbeeldingen testopstellingen en metingen

--- Enkele opstellingen...
-

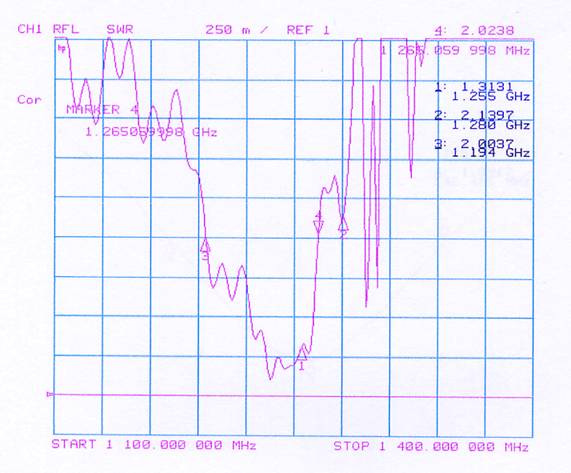

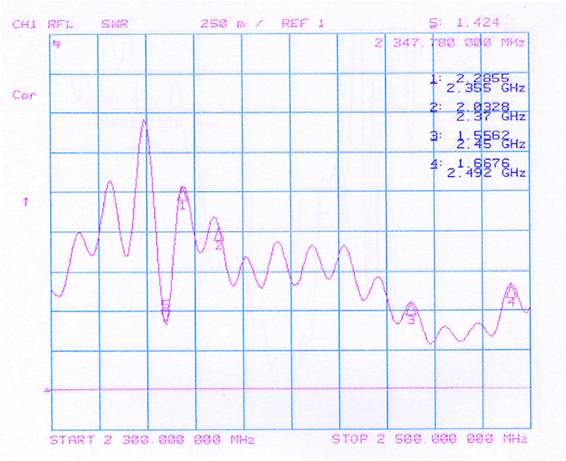

Dit is een Pacific Wireless grid antenne, de SWR ziet er goed uit voor de WiFi frequentieband. Voor de amateurfrequenties (<2,4Ghz) liggen de waarden hoger, nog net aanvaardbaar.
-

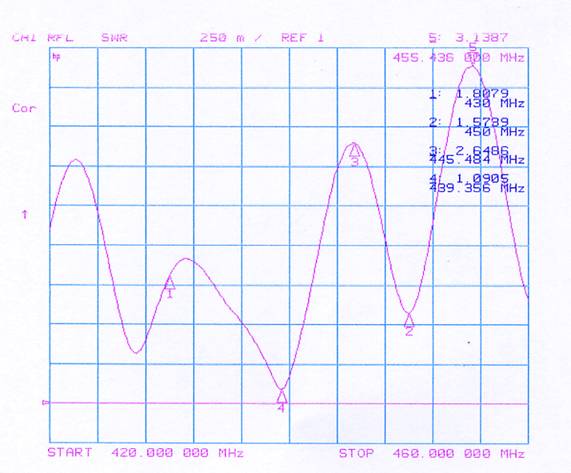

Dit is een Tonna antenne, dus een typische yagi-antenne. We merken dit ook aan de smalbandigheid van de antenne.
-
Typische rondtraalantenne
-

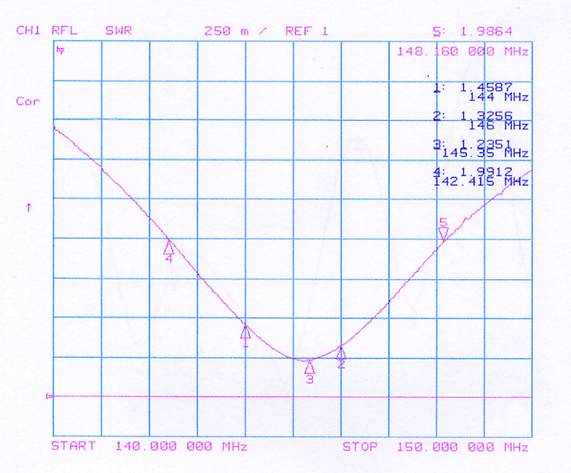

Rondstraalantenne (is dualband-antenne met 144MHz, dit verklaart het verloop van de SWR).

Telecom (radioamateurisme)

Satelieten

Satelieten zijn niet meer weg te denken wanneer we spreken over Telecommunicatie. Om steeds de positie te weten van satelieten/ruimtestations/... gebruiken we de site van NASA (Jtrack).

Er bestaat zeer goede software voor het traceren, uw computer brengt u op de hoogte wanneer er contact mogelijk is:

Ktrack

http://ktrack.sourceforge.net/

Een alternatief is SatScape deze is echter geen Open Source Software en geschikt voor Windows.

Morse (CW)

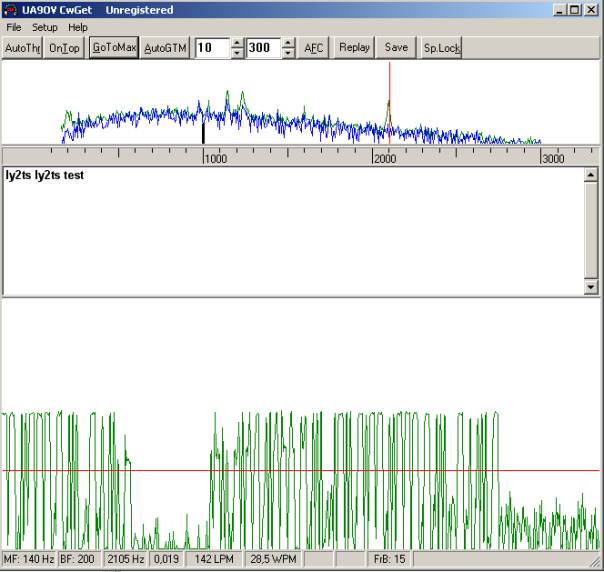

Hier ziet u CWget, een morse decoder. Er bestaat ook CWtype voor het zenden van morse-signalen.

http://sourceforge.net/projects/cwtext/

morse op het IRC: http://users.skynet.be/ppc/cwirc/

DTMF

Met dtmfkit (http://www.sephail.net/projects/dtmfkit/) is het mogelijk DTMF-codes te decoderen en encoderen. Hiervoor wordt gebruikt gemaakt van een soundcard.

SSTV

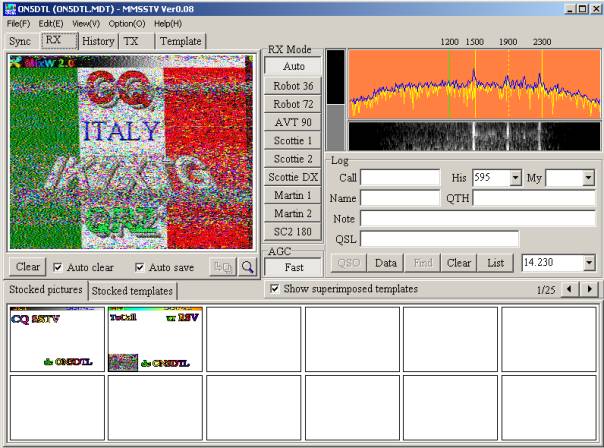

Hier ziet u MMSSTV een programma voor het ontvangen van SSTV beelden.

http://users.telenet.be/on4qz/qsstv/index.html

FACSIMILES

http://hamfax.sourceforge.net/index.html

PSK

Kpsk is te downloaden via: http://sourceforge.net/projects/kpsk/
Gpsk is te downloaden via: http://1409.linkt.de/projects/gpsk31

Een zeer mooi softwarepakket voor digitale modes op HF is gMFSK:
De webpagina is: http://gmfsk.connect.fi/

ECHOLINK

http://svxlink.sourceforge.net/index.php

APRS

http://www.qsl.net/on6bvk/opstart.htm

DRM

http://n1su.com/windrm/
http://drm.sourceforge.net/

F3E

Het protocol F3E is fonie. Gewoon smalbandige audiouitzending.

Locator

Een positie wordt doorgegeven via JO10XX

Software hiervoor:

http://users.telenet.be/on4qz/qgrid/index.html

Logbook

Het is bij wet verplicht alle contacten met andere radiostations bij te houden in een logbook...

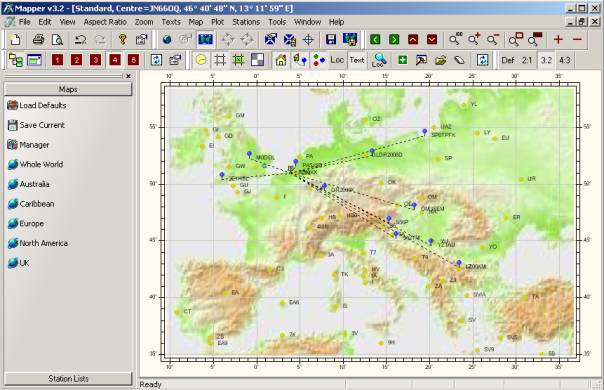

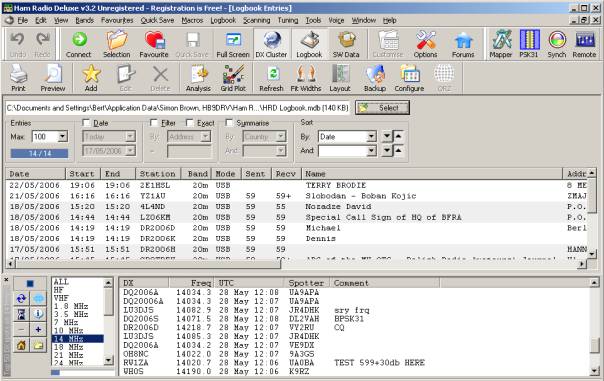

Hier ziet u Hamradio Deluxe, een compleet logprogramma gelinked aan clusters en aan QRZ.com. Er is ook een PSK programma bijgeleverd. Indien u beschikt over een CAT kabel of CAT interface kan u de de zender via de PC sturen. Een ander leuk bijgeleverd programma is Mapper, dit geeft u een overzicht van de locaties van de verschillende communicatiestations.

Gebruikt u Linux en bent u op zoek naar een logprogramma? Dan moet u zeker eens kijken naar volgende programma's.
Andere logprogramma's zijn Xlog:
http://www.qsl.net/pg4i/linux/xlog.html
Daarnaast bestaat ook Klog:
http://jaime.robles.nu/klog/eindex.html
Een alternatief is een online logbook (LAMP)http://sourceforge.net/projects/phphamlog/ of http://www.2ub.org/roverlog/index.html

Linux distro voor radioamateurs

Er bestaat een Linux distributie gebaseerd op Knoppix speciaal voor radioamateurs:
http://www.afu-knoppix.de/
Dit is een Linux besturingsysteem volledig op maat van de radioamateur.
