Bert Van den Abbeele

In deze bespreking maken we kennis met applet dat het mogelijk maakt Nassi-Schneiderman Diagrammen (NSD) te tekenen. Een andere benaming voor deze diagrammen zijn Programma Structuur Diagrammen (PSD).

Het is niet alleen mogelijk de diagrammen te tekenen, maar ze kunnen ook uitgevoerd worden. Wanneer uw programma naar behoren werkt, kan u de pseudo-code laten genereren om uw programma op te slaan. Deze code kan gebruikt worden om uw diagram om te zetten naar een programmeertaal naar keuze (BASIC, JAVA,...).

Een applet is een programma gemaakt in de programmeertaal JAVA. Een applet plaatst men op een webpagina en wordt van daar uitgevoerd. Het voordeel is dat er enkel een webbrower nodig is en de Java Runtime Environment (JRE). De browser vraagt deze te installeren. Omdat elk platform over een brower en JRE beschikt, is dit programma platformonafhankelijk (werkt op Windows, Linux, Unix, Mac,…).

Nadelen aan het programma is de taal. Het programma is volledig Engelstalig, maar heeft een logische opbouw zodat dit geen groot probleem is. Van enkele woorden zou de betekenis gekend moeten zijn. Bijvoorbeeld het woord “append”, wat achtervoegen betekent.

Het programma heeft een GPL. Dit maakt het mogelijk om het programma om te zetten naar een andere taal. Ook de documentatie kan in een project geplaatst worden.

1 Waarde toewijzen aan een controlestructuur.

a Met de rechtermuis-toets krijgen wij een menu.

b We passen de eigenschappen (proporties) aan door erop te klikken.

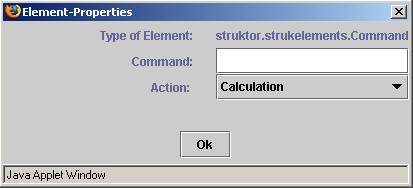

c We krijgen een nieuw venster te zien

Voor de controlestructuur sequentie (command) zijn er 3 mogelijkheden-

i Berekening (Calculation)

De controlestructuur:

ii Ingave (Input)

De controlestructuur:

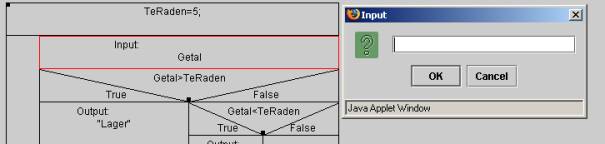

Het resultaat bij uitvoer:

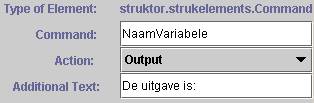

iii Uitvoer (Output)

De controlestructuur:

Het resultaat bij uitvoer:

De andere controlestructuren hebben maar één mogelijke eigenschap, meestal de voorwaarde:

2 Een controlestructuur erboven toevoegen.

3 Een volgende controlestructuur toevoegen.

4 Verwissel structuur met bovenliggende, beide structuren worden van plaats verwisseld.

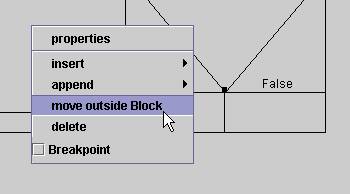

5. Een controlestructuur onder een selectie of iteratie plaatsen?

Deze optie in het menu neemt de controlestructuur weg uit het JA- of NEEN-blok en plaats deze onder de selectie of iteratie.

6 Alle variabelen moeten gedeclareerd worden.

Wanneer u gebruik maakt van een variabele moet u deze declareren in het venster “DeclarationView”.

a Klik op “newDeclaration”

b Pas het type aan

c Vul de naam van de variabele in.

Om terug te gaan naar het diagram klikt u op “StruktogrammView”

7 Een diagram uitvoeren?

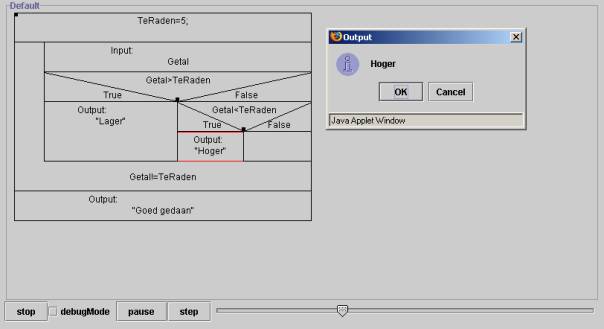

Het rode kader geeft aan waar u zich bevindt tijdens de uitvoer. Zo kan u perfect de stappen volgen die het programma doorloopt! Dit kan zeer leerrijk zijn…

8 Omzetten naar broncode?

Druk op de toets save.

Duid het onderdeel aan dat u opslaan wil.

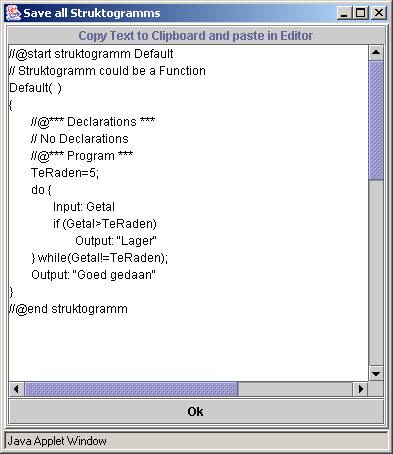

U krijgt de broncode te zien.

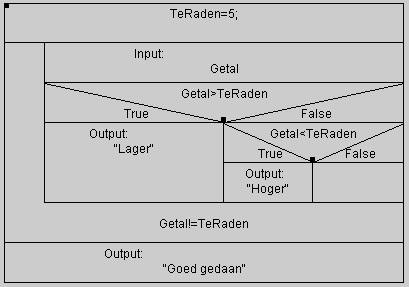

Een voorbeeld: “Hoger of Lager”
